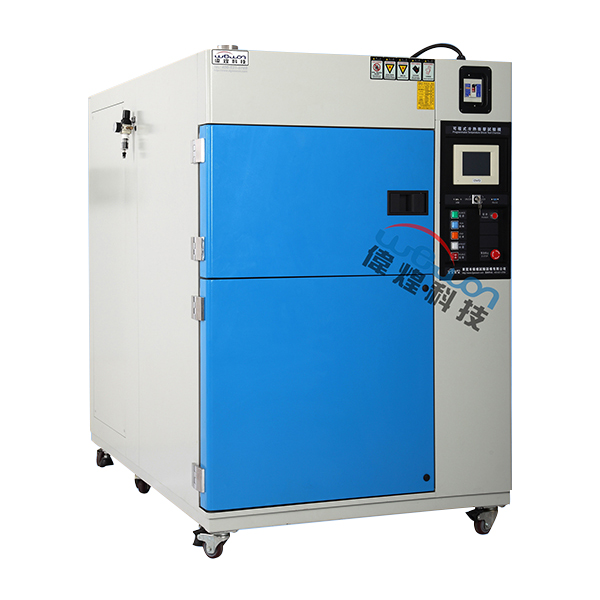

三箱式冷熱沖擊試驗箱的測試原理基于快速溫度切換與極端環境模擬，通過獨立控制的高溫區、低溫區和測試區之間的氣流切換，使樣品在短時間內經歷極端高溫到低溫（或反之）的劇烈溫度變化，從而評估其在溫度沖擊下的性能穩定性、結構完整性及可靠性。以下是其核心測試原理的詳細解析：
一、核心結構與溫度分區
三箱式冷熱沖擊試驗箱由三個獨立且相互隔離的溫區構成：
高溫區：通過電加熱系統（如不銹鋼加熱管）維持設定的高溫環境（如+80℃至+200℃），配備高效保溫層以減少熱量散失。
低溫區：通過制冷系統（如壓縮機制冷或液氮制冷）維持設定的低溫環境（如-10℃至-75℃），同樣配備保溫層以防止冷量流失。
測試區：位于高溫區和低溫區之間，用于放置樣品。測試區通過風門系統與高溫區或低溫區連通，實現氣流切換。
二、測試原理：氣流切換與溫度沖擊
初始狀態：
樣品放置于測試區，高溫區和低溫區分別預置至目標溫度（如高溫+150℃，低溫-40℃）。
測試區初始溫度可能處于中間狀態（如室溫），或與某一溫區溫度一致（取決于測試程序）。
高溫沖擊階段：
風門開啟：高溫區與測試區之間的風門打開，低溫區與測試區之間的風門關閉。
熱空氣引入：高溫區的熱空氣通過風機強制循環，迅速涌入測試區，包裹樣品。
溫度上升：樣品表面溫度在短時間內（通常≤5秒）升至高溫區設定值，實現高溫沖擊。
低溫沖擊階段：
風門切換：高溫區與測試區之間的風門關閉，低溫區與測試區之間的風門打開。
冷空氣引入：低溫區的冷空氣通過風機強制循環，迅速涌入測試區，替換熱空氣。
溫度下降：樣品表面溫度在短時間內（通常≤5秒）降至低溫區設定值，實現低溫沖擊。
循環測試：
根據預設的測試程序（如溫度范圍、循環次數、駐留時間等），重復高溫沖擊和低溫沖擊階段，模擬產品在實際使用中可能遇到的極端溫度變化環境。
三、關鍵技術特點
樣品靜止：
測試過程中樣品固定于測試區，不發生物理移動，避免了二箱式試驗箱中因提籃移動導致的機械沖擊、振動和沖擊應力。
適用于對振動敏感、精密、大型或安裝復雜的樣品（如連接線束的產品）。
溫度恢復快：
高溫區和低溫區獨立運行，未使用的溫區持續維持目標溫度，確保下一次沖擊時能立即提供所需溫度的氣流。
減少了熱能損耗和準備時間，提高了測試效率。
溫度控制精度高：
采用PID自動演算控制系統，結合高精度溫度傳感器（如PT100鉑電阻），實現溫度的精確控制（精度可達±0.5℃）。
確保測試區溫度均勻性（±2℃以內），避免局部溫度偏差影響測試結果。
氣流循環設計：
通過風機強制循環氣流，確保測試區內溫度分布均勻，避免樣品局部受熱或受冷不均。
氣流速度可調，以適應不同樣品的測試需求。
四、測試參數控制
溫度范圍：
測試區溫度范圍通常為-65℃至+150℃，可根據測試需求調整。
高溫區蓄溫溫度范圍+50℃至+165℃，低溫區蓄溫溫度范圍0℃至-75℃。
轉換時間：
從高溫切換到低溫（或反之）所需時間，通常≤5秒，滿足快速溫度沖擊測試需求。
轉換時間越短，測試越嚴苛，更能模擬實際使用中的極端溫度變化。
駐留時間：
樣品在高溫或低溫環境下的暴露時間，可根據測試標準或產品特性設定（如30分鐘、1小時等）。
循環次數：
測試程序重復執行的次數，通常根據產品壽命要求或測試標準設定（如100次、1000次等）。
五、應用場景與測試目的
三箱式冷熱沖擊試驗箱廣泛應用于以下領域，用于評估產品在溫度沖擊下的性能：
電子電器：測試電子元器件、電路板、連接器等在極端溫度變化下的電氣性能、機械性能及可靠性。
汽車制造：測試汽車零部件（如發動機部件、傳感器、電池等）在高溫和低溫環境下的耐久性、密封性及功能穩定性。
軍工器械：測試軍用設備、武器系統等在惡劣環境下的可靠性、耐久性及抗沖擊能力。
材料化工：測試金屬、塑料、橡膠等材料在極端溫度變化下的物理和化學性能變化（如硬度、強度、韌性等）。
